Foxyの維修日誌｜KWA MP7A1維修記錄



前言

在「Foxyの維修日誌」一系列中，我將與你分享小編自己在維修各種氣槍及周邊配件的過程，希望這些經驗及技巧能幫助到同樣想自己維修的槍匠們。

在上學期末時，社團的學長拋售了一把二手的KWA MP7A1，因為受到一槍三匣送兩罐瓦斯只要2000元的誘因影響，我和我的朋友二話不說就決定收購(腦波超弱😏)。但因為我當時手邊還有好幾把槍要養，所以最終決定由我朋友收下。雖然能正常擊發，但槍枝本身和彈匣還存在著一些問題，在和我朋友商量後決定先給我維修加保養後再給他。這樣我不僅能將這些過程寫成文案，也能用維修預算的價差賺點零用錢。就讓我們一起來看看這把槍的維修過程吧~

KWA MP7A1の維修診斷書

物品名稱：KWA MP7A1
物品價格：2000元
損壞情況：一顆彈匣缺少彈匣底板(#209)、供彈彈簧(#213)和墊片(#214)
物品備註：雖然就表面上來看這把槍的損壞零件沒有很多，但瓦斯槍即使是正常的使用下，內部零件也多少會磨損。再加上可能有塵土進入內部的可能，所以還是得花上一點功夫檢整。

KWA MP7A1の維修方案

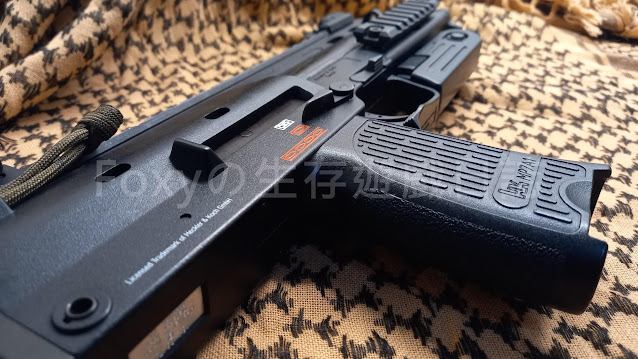

從外觀上來看，MP7A1槍體本身沒有嚴重磨損問題，只有槍托部分有正常使用的掉漆現象，左側的傘繩是原槍主為了方便加裝槍背帶加上的，從綁傘繩的方向可以知道原槍主是左利手的射手。

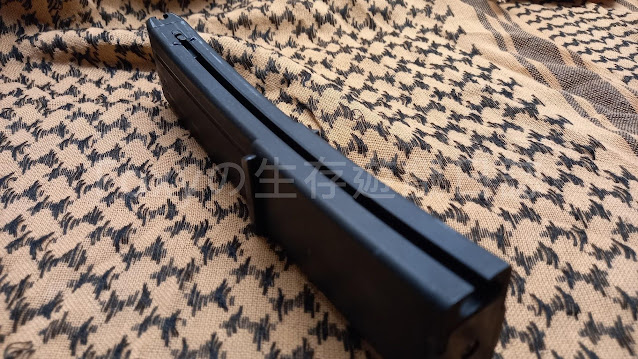

而三顆彈匣中有其中一顆可能曾受到撞擊導致底板損壞，並連同內部的供彈彈簧和墊片噴出找不回來。

另外兩顆基本上沒有太大問題，簡單保養過後也沒有發生太嚴重的氣密問題，只是偶爾會無法正常無彈後定的情況。

從拋殼口看進去感覺裡面蠻髒的，看來除了基本保養以外還要做清潔作業。

MP7系列槍體因為是一體式的，所以大部分解流程會相對繁瑣。首先要先將後方的兩根彈簧插銷拔除。

拔除後整個槍機會受到槍機覆進簧彈出，順著整個機構抽出即可將槍機組抽出。

槍機部件的大部分解。

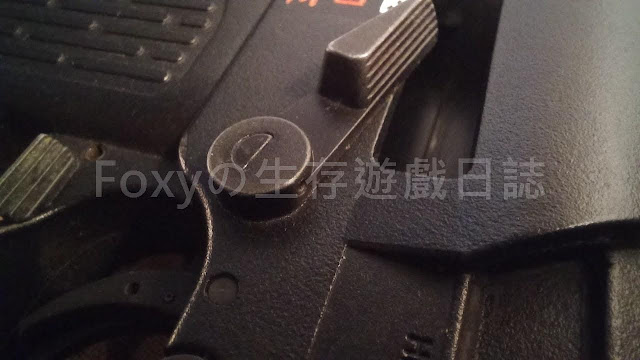

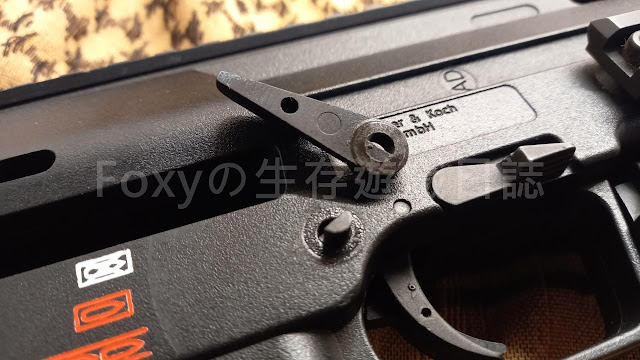

若想繼續將前方的內部機構取出，則必需先將火控的插銷通通拆除才行(這也是小編我覺得最麻煩的地方)。由後往前首先是射選鈕，在右側撥桿的側面有六角螺絲，拆除後即可將整組桿件取出。

再來是槍機釋放鈕的桿件，六角螺絲的位置同樣是位於右側撥桿的側面，旋出後即可拆除，當時好像因為這顆螺絲孔洞太小，所以用一字起子勉強把它轉出來。

最後就是這次拆解過程中最困難的一條插銷，這號插銷是板機的支點，但好像是桿件長期受力彎曲，所以特別難拔出來，甚至用了尖嘴鉗以「拔蘿蔔」的姿勢大力出奇蹟，花了快一個小時才拔出來。

這條插銷也是有牙的，所以在拔出和安裝時要注意方向性。

可以看到拔出後的插銷有些微彎曲，應該是長期受力而導致的結果，左端也有明顯脫漆的情況。原本有考慮再購買一條新的插銷，但後來還是死馬當活馬醫的把它彎回來後塞回去了，等之後真的斷裂時再替換就好。

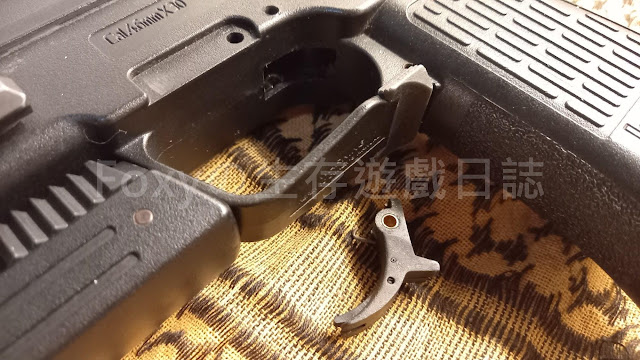

扳機在拔除及安裝時有特殊的角度，安裝回去時要喬也要花一點時間。

插銷全部拆除後就能將前半段的槍機座及槍管和槍體做分離。

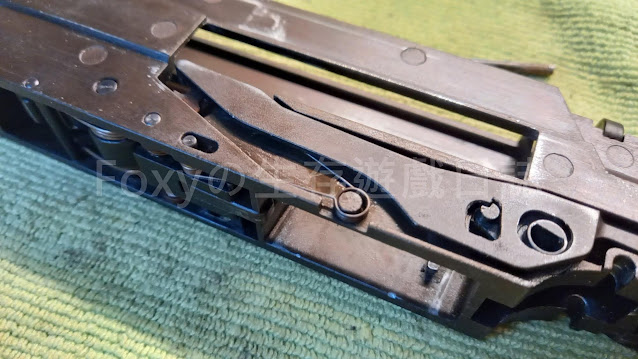

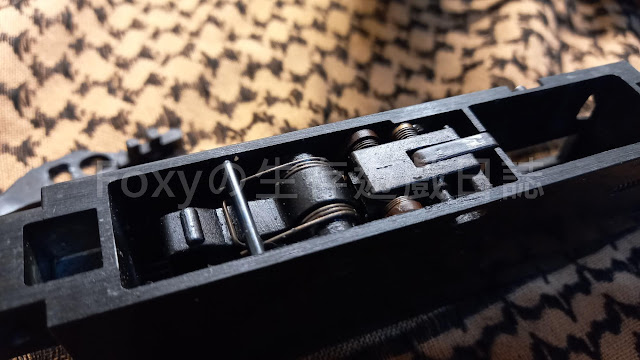

火控組的部分零件已經生鏽，因為對這套機構還沒有很熟悉，所以沒有取出來做細部除鏽作業，只是稍微擦拭過後上矽油就完事了。

Hop組和槍管的部分還要另外拆除，但因為這次沒有要更換這裡的零件，所以沒有做進一步的拆解，未來有機會再和各位分享吧~

再來就是清理內部的塵土囉~槍管和槍機座整個表面都是紅土和灰塵(懷疑原槍主是不是曾直接把它泡在土裡打...)，這部分就沒什麼技術，完全就是看個人的細心程度，一點一點的慢慢擦拭。

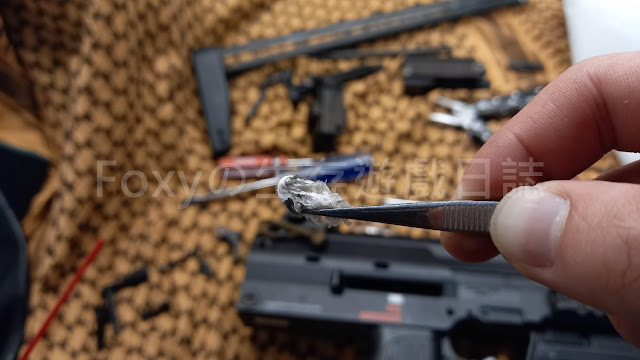

下方的照片是我第二次通槍管後的衛生紙，還好有特別清理，不然天知道直接打下去整組槍機和槍管磨損會有多嚴重。

KWA MP7A1的汽缸空間很大，拉開底部確定活塞O環的磨損情況。

----------2022/03/29更新內容----------

基於某些原因，我和朋友買了這把槍後，和社群的槍有交換了另一把更酷的槍槍。而我決定在出手之前，趕緊好好研究這把KWA MP7A1的Hop機構。就讓我們來一起看看吧~

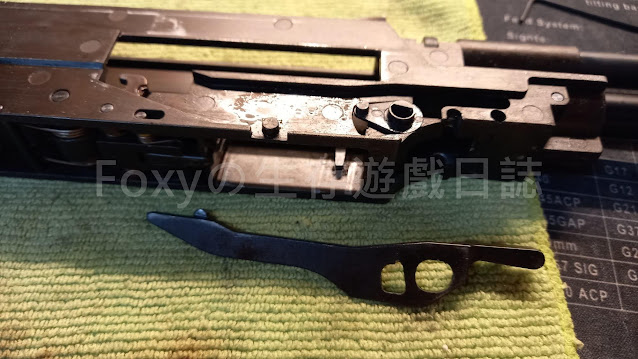

槍機座的左側，位於拋殼口下方有一個彈簧零件，為了避免在拆卸過程中噴飛建議先拆除下來。

拆卸後可以順便把#59號後定零件拆除。

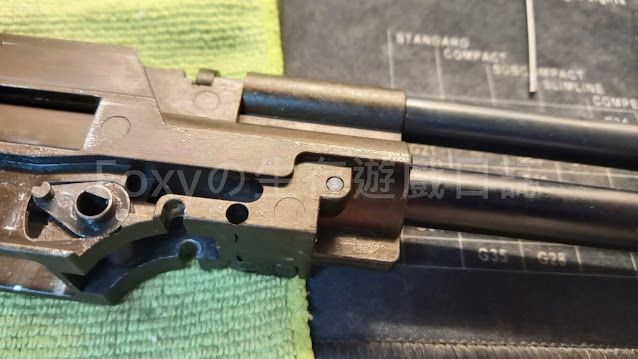

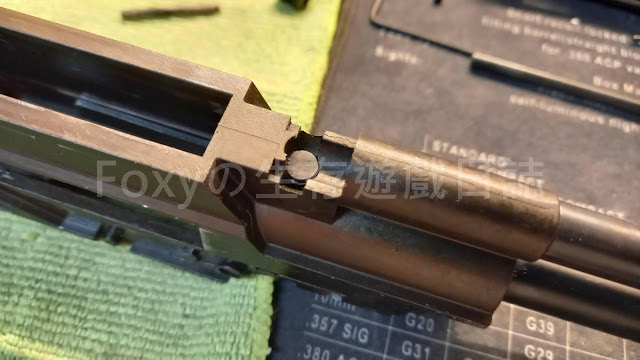

想要將槍管與機匣座分離必須先卸下三處的固定點。一個是位於Hop下壓座左側的內六角螺絲。

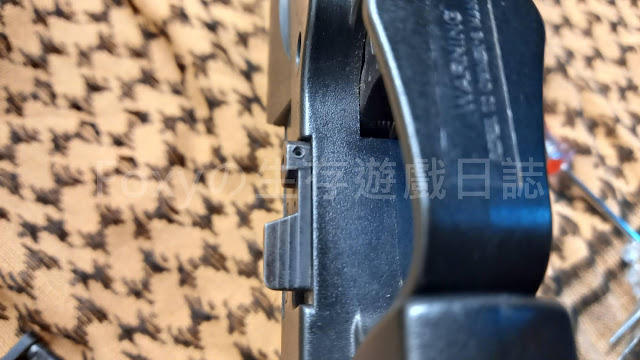

一個是位於右側的固定銷，這個沒有方向性，輕輕敲出即可。

最後一個是Hop下壓凸輪的內六角螺絲。

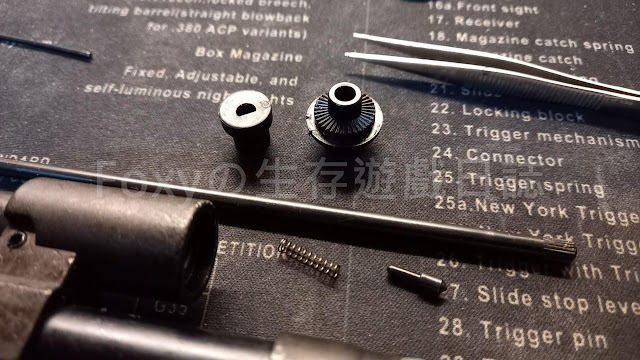

全部固定點都拆卸後就能先將Hop up轉軸機構拆除，要注意前端有一個固定Hop段位的卡榫機構，在拆卸時要小心不要讓它噴出。

至於前段的Hop調節環和傳動桿之間是沒必要分離的，只是小編我自己在拆卸時沒有注意就多拆卸了。(沒事找事做😗)

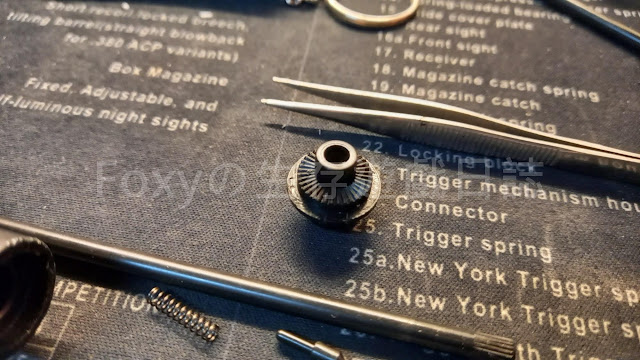

KWA MP7A1的調節環有35齒(不用懷疑，我一格一格數過了😀)。因為是凸輪的機構設計，因此Hop up的調整範圍是固定的，不會像傳統內六角螺絲下壓的方式過度擠壓Hop皮造成磨損。

與凸輪接觸的Hop下壓頂桿是圓型接面，底部應該還有彈簧機構。

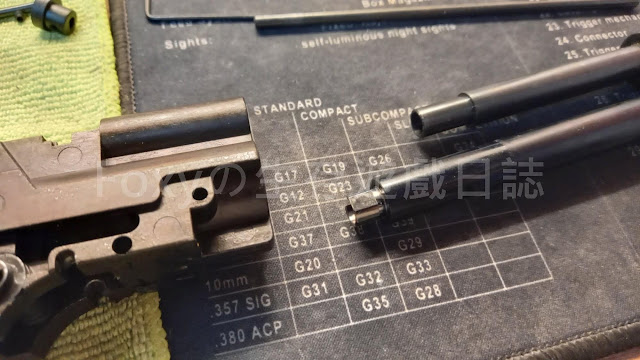

Hop調節桿抽出後就能分離槍機座與槍管。

在拆卸過程要注意槍外管右側有一個卡住槍內管的卡榫可能會掉出。取出內管後再用通槍條清理會讓槍管能做到比較有效且完整的清潔。

------------------------------

清理完後就按照原本的步驟組裝回去，接下來就是等零件到貨後組裝就完事啦~

因為零件需要調貨，再加上原本取貨的超商剛好要重新裝潢，所以拖了快兩個星期才拿到貨。除了零件以外，為了方便調整Hop up，我朋友還委託我幫忙購買一根KWA原廠的Hop調整器，當然也能用同樣尺寸的六角螺絲調整。

彈匣零件安裝回去的方式也很簡單，在這裡就不多做介紹了，這樣就算大致整理完了吧!(下班囉~)

---------------2024/05/25更新內容---------------

最近接到來自社團學弟的KWA MP7A1出現無彈不後定的問題想找我處理，在小編我解決後決定把這項通病解一起分享到這裡。

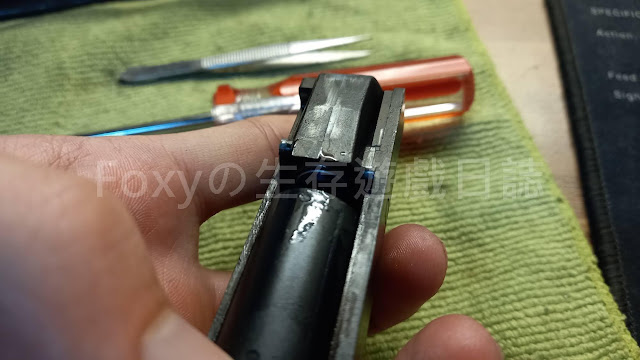

大部分KWA MP7A1出現這種情況都是因為彈匣的推彈頭上的凸塊與彈匣井內壁卡住，導致後定卡榫無法被頂起，解決方式也很簡單暴力，只需要將圖中綠色圓圈部分用銼刀打磨就可以了。

KWA MP7A1の維修收據

材料

彈夾底板(200元/個)

HOP-UP 調整工具(120元/個)

彈匣彈簧+底板固定座(200元/個)

入手價

2000元

總計

2520元

結語

以上就是這次KWA MP7A1的維修記錄，其實嚴格說起來也不算維修啦~只能算是初步的檢整吧!畢竟還沒細部拆解到Hop系統，之後再請我朋友自己加油啦~預計之後也會有這把衝鋒槍的介紹文(依照以往慣例，都花這麼多時間和心力，一定要把它的價值通通榨出來才行的對吧？)，各位就敬請期待吧~
