自己的靶自己做!!自製手動復位鋼靶!!

前言

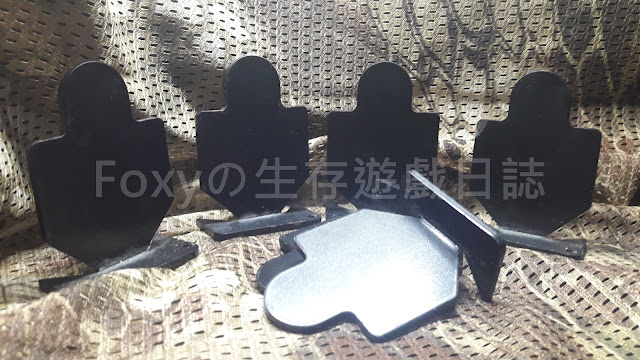

在2017年的暑假，我訂購了一批加厚的鋼製人型靶，原本是打算用來製作電動移位靶，但最後計畫因為技術不足而終止，而它們就一直被我遺忘到隔年。為了不浪費材料，我另外設立一項企劃:將它們打造成"自動復位靶"。

雖然說是想做自動復位，但由於當時還沒有電子相關的知識及資源，因此先暫定用「手動」的方式調整企劃，只要不要讓我一直做來回走動把鐵靶復位這種麻煩的動作就好（科技始終來自人性😂😂）

手動復位靶の設計圖

為了方便裁切，我選擇用木材當作主要材料。然而相較於金屬，木材比較不耐子彈的摧殘，至於應對方法我會把它放在下方和各位說明。

手動復位靶の作品簡介

大致上來說，我拿一條長木板當作主體，並分割成六等份，當作金屬靶的基座，只要被子彈擊中後，金屬靶就會往後倒。

雖然沒有特別設計過，但我發現只有在金屬靶擊中頭部(<6公尺)時才會有足夠的力矩傾倒(<3公尺擊中胸部即可傾倒)，如果擊中其他地方則只會發出清脆的撞擊聲而已，這樣一來就能依照結果分辨金屬靶擊中的位置了(隨緣設計~😙)

至於復位的裝置呢~我在金屬靶的背後製作了頂桿，利用槓桿和橡皮筋的彈力，讓原本倒下的靶能再次復位，綁上棉線延長到射擊區後就能使位在遠距離的我重新架靶。

而由於這個靶架的主要材料是木頭，基本上無法長時間承受氣槍子彈的威力，因此我在裝置前方裝上可替換的擋板，這樣一來就能夠延長裝置的壽命了。

下方是放在Instagram上的測試影片:

在 Instagram 查看這則貼文

Foxyの世界（@foxyfoxy_individualworld）分享的貼文 於 PST 2019 年 1月 月 12 日 上午 8:32 張貼

它還曾被放到高中木工展當作展覽品整整一學期😂

手動復位靶の缺點

乍看之下是一個方便的設計，然而這樣手工覆位靶存在著許多問題。首先，使用者必須控制拉動綿繩的力道，如果太大力會讓原本應該矗立的靶往前傾倒，會增加處理的時間。

此外，傾倒後的靶和靶架之間會有很大的間隙，如果有碎彈掉到裡面，很可能在靶覆位時會因為碎彈而傾斜，甚至不能成功覆位。這些現象都是我的這樣作品的致命缺點。

之後我會以這款靶架為雛形，繼續研發更優良的2.0版本，希望在未來的版本可以解決上述的問題，甚至考慮直接製作電動版覆位靶，敬請期待吧~
